Hem » Skog och Trädgård » Snöslunga » Toro » Tändningslås utan nyckel, 5-pol (Toro)

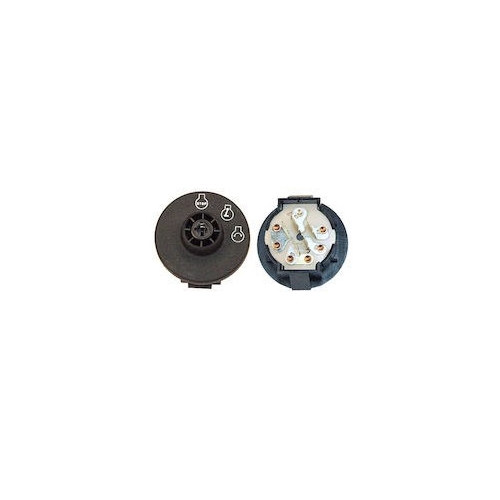

Tändningslås utan nyckel, 5-pol (Toro)

Tändningslås utan nyckel, 5-pol (Toro)

Pris: 277kr
Antal Köp
Bevaka
  • Produktinformation

    Tändningslås
    5-polig
    Plast
    Snäpp infästning



  • Passar modell

    Skog & Trädgård

    Märke
    Model Årsmodell
    Toro 74820, 74824, 74830, 74832, 74833


    (Originalnr: 117-2221)



Tändningslås - anslutningar (gräsklippare)





Anslutningsschema tändningslås


A Generator
A1 Tillbehör 1
A2 Tillbehör 2
B

Batteri

G Jord
I Tändning
L Lyse
M Magnet
R Likriktare
S Startsolenoid
S1 Omkopplare för elektrisk koppling
S2 Neutralläge
X Amperemätare
Y Likriktare
15 Plus i tändningslås
17 Glödläge - start
19 Glödläge - förglödning
30 Pluspol från batteri
50 Startläge - start
50a
Batteribrytare
54 Bromsljus
58 Lyse nummerplåt, Instrument belysn.
75 Radio, Cigarettändaruttag
73 Ingång omkopplare


Anslutningarna ska generellt kopplas till de specifika komponeneterna som anges, på ett eller annat sätt (ex: B-anslutning kopplas på något sätt till batteriets plus-pol)
Batteri- och magnettändningar använder två olika principer för tändning och detta är anledningen till att det behövs olika typer av lås.

Batteritändning
använder sig av en extern spänningskälla för att skapa en gnista vid tändstiftet (vanligtvis ett 12V batteri och en tändspole) Via anslutningen kontrollerar sedan tändningslåset spänningen till tändspolen. När låset är "på" skickas ström (motsvarande spänningen 12V) till spolen. När låset är "av" skickas ingen ström alls (det ligger då ingen spänning över systemet, 0 volt) och spolen kan då inte skapa någon gnista vid tändstiftet.


Magnettändning behöver ingen extern spänningskälla. Här skapar motorns svänghjul spänningen. Det gör den genom ett antal magneter som sitter på svänghjulet som passerar spolens lindningar och på så sätt upkommer spänning. Detta ger ström som skickas vidare till tändstiftet och en gnista tänds. I detta fall fungerar tändningslåser som en jordningsmekanism för magnetsystemet via anslutningen.
När låser är "på" är systemet ojordat och ström skickas till tändstiftet. När låset är "av" jordas systemet och ingen ström kan då nå tändstiftet.
