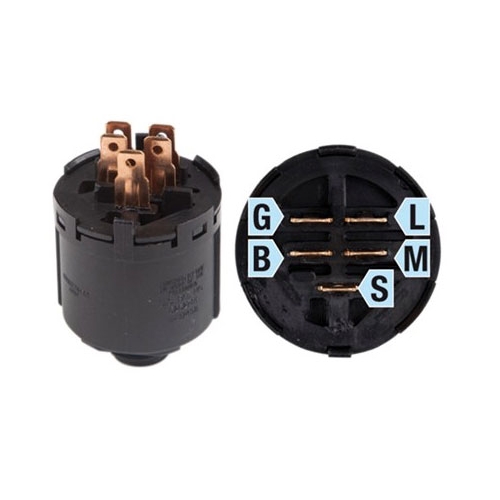

Tändningslås 3 lägen (Husqvarna, Murray, Poulan m.fl.)

Pris: 282kr 299kr
Antal Köp
  • Tändningslås 3 lägen (Husqvarna, Murray, Poulan m.fl.)

    Plast.

    3 lägen, 5 anslutningar.

    Säljes utan nyckel



    Passar till:

    AL-KO åkgräsklippare: T750, T850, T1000, T11-75, T11-85, T12-75, T12-85, T13-75, T13-85, T15-102, T18-102, T20-102

    HUSQVARNA åkgräsklippare/trädgårdstraktorer: CT126, CT131, CT141, CT151, CT153, CT154, CTH126, CTH140 Twin, CTH141, CTH150, CTH150 Twin, CTH150 XP, CTH151, CTH151 T, CTH163 T, CTH164T, CTH171, CTH172, CTH173, CTH1736, CTH174, CTH180 Twin, CTH180 XP, CTH182 T, CTH184 T, CTH191, CTH192, CTH194, CTH19530, CTH200 Twin, CTH202 T, CTH2036 T, CTH2036 Twin, CTH2036 XP, CTH2038, CTH204 T, CTH210 XP, CTH2138 R, CTH220 Twin, CTH222 T, CTH2238 TE, CTH224T, CTH2542 T, CTH2542 Twin, CTH2542 XP, CTH2642 TE, CTH2642 TRE, GT190, GT200, GT2254, GT48 XLS, GTH200, GTH220, GTH2254 XP, GTH260 Twin, GTH260 XP, GTH263 T, GTH264 T, GTH2648, GTH2654, GTH2654 T, GTH26K54 T, GTH2752 TF, GTH2754, GTH27V48 LS, GTH3052 TDF, GTH3052 TF, HC20VH50A, HCGTK200A, HEGT190A, LGT24K54, LGT2654, LOGTH2448 T, LOYTH20F42 T, LR110, LR120, LR120 B, LR125, LR130, LRH130, LT100, LT112, LT120, LT125, LT126, LT130, LT131, LT151, LT152, LT154, LT1597, LT16542, LT18542, LT19538, LT19538 R, LT2113, LT2213, LT2216, LT2316 CM, LT2317 CMA, LT2317 CMA2, LTH126, LTH130, LTH140, LTH1438, LTH151, LTH152, LTH1538, LTH154, LTH171, LTH1742 Twin, LTH1797, LTH1842, LTH19530, LTH2038, LTH2038 R, LTH2042, LTH2142, LTH2142 D, LTH2142 DR, SOGT22H48, SRD17530, WE261, YT16542, YT1942 T, YTH150 Twin, YTH150 XP, YTH151, YTH1542 XPT, YTH180, YTH180 Twin, YTH180 XP, YTH184 T, YTH200 Twin, YTH2042, YTH2042 TD, YTH2042 XP, YTH20B42 T, YTH20F42 T, YTH20K46, YTH210 XP, YTH2146 XP, YTH220 Twin, YTH223 T, YTH224 T, YTH2242, YTH2242 T, YTH2242 TDF, YTH2242 TDRF, YTH2242 TF, YTH2246, YTH2246 TDR, YTH2448 T, YTH2454, YTH24K48, YTH24V42 LS, YTH24V48 LS, YTH2546 TD, YTH2546 Twin, YTH2548 XP, YTH2648 TDF, YTH2754 T, YTH2754 Twin, YTH2754 XP

    JONSERED åkgräsklippare/trädgårdstraktorer: LR11, LR12, LR12 C, LR13, LR13 A, LR13 B, LRH13

    POULAN åkgräsklippare/trädgårdstraktorer: 418024 B, X1442 A, X14V38 B, X18V44 B, X18V44 C, Y1438B, Y1442B, Y1442B YPGTK180CR, YE1442 A, YE16H44 C, YPTH140 CR



    Ersätter originalnummer: 138327355, 525315, 140399, 144921, 154855, 163088, 178744, 193350, 48032, 532 14 03-99, 532140399, 532 14 49-21, 532144921, 532 14 49-41, 532144941, 532 14 54-99, 532145499, 532 15 48-55, 532154855, 532 16 30-88, 532163088, 532 17 87-44, 532178744, 532 19 33-50, 532193350, 544 44 21-01, 544442101, 7391883382059, 327355, 327355MA, 430-706, 430706, X66-00004-10, X660000410, 1679006, 1686637, 1713845, 1718306, SL525315

  • Passar modell

    Skog & Trädgård

    Märke
    Model Årsmodell
    Husqvarna LT414OH, LT414OG mfl
    Noma
    Simplicity
    Western 12,5-40, 14/40, 14/43, 14,5-40, 15/42, 15,5/43, 16/42,16/43


    (Originalnr: 5321449-21, 5321630-88, 5321787-44, 327355, 144921, 178744, 163088, 140399, 154855, 1713845, 1718306)



Tändningslås - anslutningar (gräsklippare)





Anslutningsschema tändningslås


A Generator
A1 Tillbehör 1
A2 Tillbehör 2
B

Batteri

G Jord
I Tändning
L Lyse
M Magnet
R Likriktare
S Startsolenoid
S1 Omkopplare för elektrisk koppling
S2 Neutralläge
X Amperemätare
Y Likriktare
15 Plus i tändningslås
17 Glödläge - start
19 Glödläge - förglödning
30 Pluspol från batteri
50 Startläge - start
50a
Batteribrytare
54 Bromsljus
58 Lyse nummerplåt, Instrument belysn.
75 Radio, Cigarettändaruttag
73 Ingång omkopplare


Anslutningarna ska generellt kopplas till de specifika komponeneterna som anges, på ett eller annat sätt (ex: B-anslutning kopplas på något sätt till batteriets plus-pol)
Batteri- och magnettändningar använder två olika principer för tändning och detta är anledningen till att det behövs olika typer av lås.

Batteritändning
använder sig av en extern spänningskälla för att skapa en gnista vid tändstiftet (vanligtvis ett 12V batteri och en tändspole) Via anslutningen kontrollerar sedan tändningslåset spänningen till tändspolen. När låset är "på" skickas ström (motsvarande spänningen 12V) till spolen. När låset är "av" skickas ingen ström alls (det ligger då ingen spänning över systemet, 0 volt) och spolen kan då inte skapa någon gnista vid tändstiftet.


Magnettändning behöver ingen extern spänningskälla. Här skapar motorns svänghjul spänningen. Det gör den genom ett antal magneter som sitter på svänghjulet som passerar spolens lindningar och på så sätt upkommer spänning. Detta ger ström som skickas vidare till tändstiftet och en gnista tänds. I detta fall fungerar tändningslåser som en jordningsmekanism för magnetsystemet via anslutningen.
När låser är "på" är systemet ojordat och ström skickas till tändstiftet. När låset är "av" jordas systemet och ingen ström kan då nå tändstiftet.
