Tändningslås

RINAB Grönyta

Tändningslås

Pris: 405kr 449kr
Antal Köp
  • Tändningslås

    Tändningslås 6-polig. 3 lägen. för batteritändning. gänga 9/16". passar vissa Toro groundmaster 52, 62, 72, 172, 322, 325, 400 m.fl.

    Passar till:
    JACOBSEN Aufsitzmäher Turf Cat 72
    JACOBSEN Turf Cat 72
    Turf Cat 72 JACOBSEN JACOBSEN Schneefräse ST5111
    JACOBSEN ST5111
    ST5111 JACOBSEN JACOBSEN Spindelmäher Greens King
    JACOBSEN Greens King
    Greens King JACOBSEN JACOBSEN Spindelmäher LF3810
    JACOBSEN LF3810
    LF3810 JACOBSEN TORO Aerifizierer Hydroject 3000
    TORO Hydroject 3000
    Hydroject 3000 TORO TORO Aerifizierer Hydroject 4000
    TORO Hydroject 4000
    Hydroject 4000 TORO TORO Aufsitzmäher 335 D
    TORO 335 D
    335 D TORO TORO Aufsitzmäher 450 D
    TORO 450 D
    450 D TORO TORO Aufsitzmäher 5100 D
    TORO 5100 D
    5100 D TORO TORO Aufsitzmäher Groundsmaster 172
    TORO Groundsmaster 172
    Groundsmaster 172 TORO TORO Aufsitzmäher Groundsmaster 217 D
    TORO Groundsmaster 217 D
    Groundsmaster 217 D TORO TORO Aufsitzmäher Groundsmaster 220
    TORO Groundsmaster 220
    Groundsmaster 220 TORO TORO Aufsitzmäher Groundsmaster 220 D
    TORO Groundsmaster 220 D
    Groundsmaster 220 D TORO TORO Aufsitzmäher Groundsmaster 223 D
    TORO Groundsmaster 223 D
    Groundsmaster 223 D TORO TORO Aufsitzmäher Groundsmaster 224
    TORO Groundsmaster 224
    Groundsmaster 224 TORO TORO Aufsitzmäher Groundsmaster 225
    TORO Groundsmaster 225
    Groundsmaster 225 TORO TORO Aufsitzmäher Groundsmaster 3
    TORO Groundsmaster 3
    Groundsmaster 3 TORO TORO Aufsitzmäher Groundsmaster 322 D
    TORO Groundsmaster 322 D
    Groundsmaster 322 D TORO TORO Aufsitzmäher Groundsmaster 325 D
    TORO Groundsmaster 325 D
    Groundsmaster 325 D TORO TORO Aufsitzmäher Groundsmaster 327
    TORO Groundsmaster 327
    Groundsmaster 327 TORO TORO Aufsitzmäher Groundsmaster 345
    TORO Groundsmaster 345
    Groundsmaster 345 TORO TORO Aufsitzmäher Groundsmaster 400
    TORO Groundsmaster 400
    Groundsmaster 400 TORO TORO Aufsitzmäher Groundsmaster 500
    TORO Groundsmaster 500
    Groundsmaster 500 TORO TORO Aufsitzmäher Groundsmaster 52
    TORO Groundsmaster 52
    Groundsmaster 52 TORO TORO Aufsitzmäher Groundsmaster 62
    TORO Groundsmaster 62
    Groundsmaster 62 TORO TORO Aufsitzmäher Groundsmaster 72
    TORO Groundsmaster 72
    Groundsmaster 72 TORO TORO Aufsitzmäher Reelmaster 335D
    TORO Reelmaster 335D
    Reelmaster 335D TORO TORO Aufsitzmäher Reelmaster 4000D
    TORO Reelmaster 4000D
    Reelmaster 4000D TORO TORO Aufsitzmäher Reelmaster 5200D
    TORO Reelmaster 5200D
    Reelmaster 5200D TORO TORO Aufsitzmäher Reelmaster 5500D
    TORO Reelmaster 5500D
    Reelmaster 5500D TORO TORO Spindelmäher Reelmaster 223 D
    TORO Reelmaster 223 D
    Reelmaster 223 D TORO TORO Spindelmäher Reelmaster 3500 D
    TORO Reelmaster 3500 D
    Reelmaster 3500 D TORO TORO Spindelmäher Reelmaster 4500 D
    TORO Reelmaster 4500 D
    Reelmaster 4500 D TORO TORO Spindelmäher Reelmaster 450 D
    TORO Reelmaster 450 D
    Reelmaster 450 D TORO TORO Spindelmäher Reelmaster 5100 D
    TORO Reelmaster 5100 D
    Reelmaster 5100 D TORO TORO Spindelmäher Reelmaster 5300 D
    TORO Reelmaster 5300 D
    Reelmaster 5300 D TORO TORO Spindelmäher Reelmaster 5400 D
    TORO Reelmaster 5400 D
    Reelmaster 5400 D TORO

    Ersätter originalnummer: 430-954

    Sökord: , 15-639-08
  • Passar modell

    Skog & Trädgård

    Märke
    Model Årsmodell
    Toro Groundmaster 52, 62, 72, 172, 322, 325, 400 mfl


    (Originalnr: 27-2360)

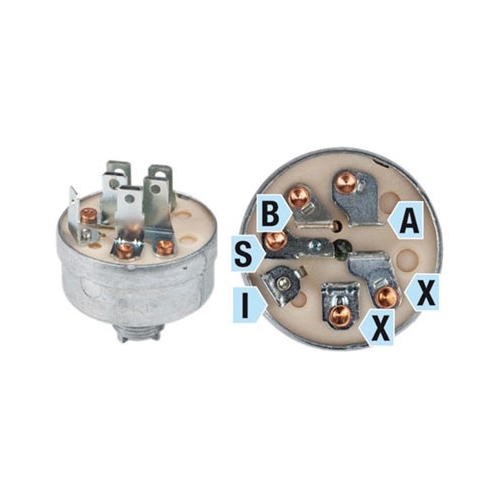

Tändningslås - anslutningar (gräsklippare)





Anslutningsschema tändningslås


A Generator
A1 Tillbehör 1
A2 Tillbehör 2
B

Batteri

G Jord
I Tändning
L Lyse
M Magnet
R Likriktare
S Startsolenoid
S1 Omkopplare för elektrisk koppling
S2 Neutralläge
X Amperemätare
Y Likriktare
15 Plus i tändningslås
17 Glödläge - start
19 Glödläge - förglödning
30 Pluspol från batteri
50 Startläge - start
50a
Batteribrytare
54 Bromsljus
58 Lyse nummerplåt, Instrument belysn.
75 Radio, Cigarettändaruttag
73 Ingång omkopplare


Anslutningarna ska generellt kopplas till de specifika komponeneterna som anges, på ett eller annat sätt (ex: B-anslutning kopplas på något sätt till batteriets plus-pol)
Batteri- och magnettändningar använder två olika principer för tändning och detta är anledningen till att det behövs olika typer av lås.

Batteritändning
använder sig av en extern spänningskälla för att skapa en gnista vid tändstiftet (vanligtvis ett 12V batteri och en tändspole) Via anslutningen kontrollerar sedan tändningslåset spänningen till tändspolen. När låset är "på" skickas ström (motsvarande spänningen 12V) till spolen. När låset är "av" skickas ingen ström alls (det ligger då ingen spänning över systemet, 0 volt) och spolen kan då inte skapa någon gnista vid tändstiftet.


Magnettändning behöver ingen extern spänningskälla. Här skapar motorns svänghjul spänningen. Det gör den genom ett antal magneter som sitter på svänghjulet som passerar spolens lindningar och på så sätt upkommer spänning. Detta ger ström som skickas vidare till tändstiftet och en gnista tänds. I detta fall fungerar tändningslåser som en jordningsmekanism för magnetsystemet via anslutningen.
När låser är "på" är systemet ojordat och ström skickas till tändstiftet. När låset är "av" jordas systemet och ingen ström kan då nå tändstiftet.
