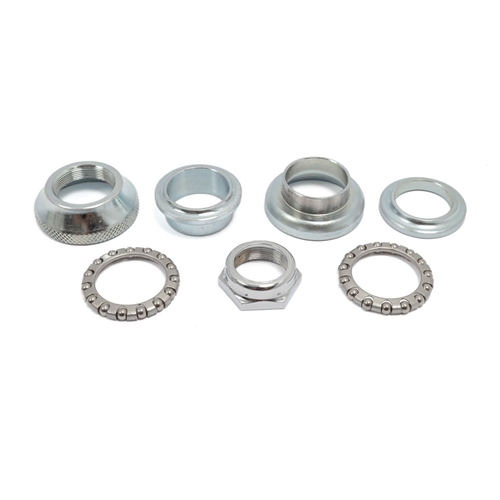

Komplett svensktillverkad styrlagersats med öppen låsmutter för modeller med styret monterat i styrstam med expander.
Tillverkad för perfekt inpassning till Monark, MCB och Rex ramar och framgafflar enligt följande:
- Styrhuvud med 30mm innerdiameter (slitgräns: >30,1mm)
- Styrkrona med gänga 1″-26g / rör: Ø=25,4mm / fläns: Ø=25,8mm
OBS: Styrhuvudet kan ofta vara hårt slitet, särskilt i underdelen, detta måste självklart åtgärdas innan montering av det nya lagret för att ett perfekt resultat skall kunna uppnås! Notera dock att ovalitet kan förekomma och då får man räkna snittet mellan flera olika måttpunkter.

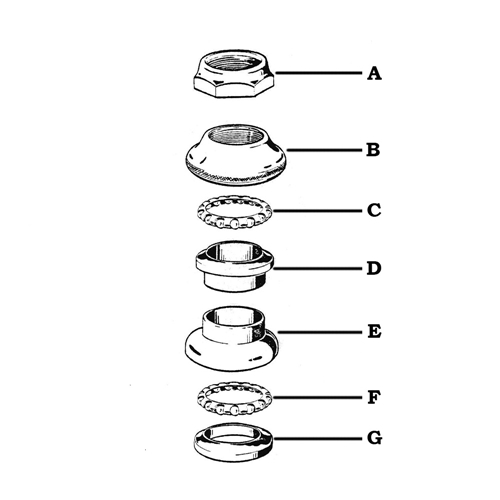

Tekniska data:
- A: Låsmutter öppen kromad med gänga: 1"-26g
- B: Lagerskål övre med gänga 1"-26g
- C: Kulring med 15st 3/16"(4,76mm) ytterdiameter Ø=39mm
- D: Kona övre för styrhuvud med 30mm innnerdiameter.
- E: Lagerskål undre för styrhuvud med 30mm innnerdiameter.
- F: Kulring med 15st 3/16"(4,76mm) ytterdiameter Ø=39mm
- G: Kona undre för styrkrona med fläns 25,8mm
Konor och skålar är tillverkade efter den äldre, för cykel och mopedbranchen, gällande svenska standarden samt härdade och elförzinkade för mycket lång hållbarhet.
Kan ersätta följande originalnummer:
Monark/MCB
Låsmuttter: 6078/3, 6113/3
Skål, övre: 6075/5, 6110-5, 6111-5, 24878-1, 6115-5
Kona, övre: 6075/7, 6110-7, 6111-7, 24878-2, 6115-7
Kulring: 6075/6, 1506, 1508, 24878-5, 6115-6
Skål, undre: 6075/8, 6110-8, 6111-8, 24878-3, 6115-8
Kona, undre: 6110-9, 6111-9, 24878-4, 6115-9
Rex
Låsmuttter: 7776
Skål, övre: 7756
Kona, övre: 7764
Kulring: 7760, 2990
Skål, undre: 7768
Kona, undre: 7772
Viktigt: Delarna kan inte kombineras med äldre originaldelar enligt ovanstående originalnummer. Det nya styrlagret ersätter som helhet det gamla, dvs samtliga delar måste alltså bytas ut!
